Adatlap
V-TAC háromfázisú hibrid inverter, akkumulátorral és 2x12 darab napelemmel

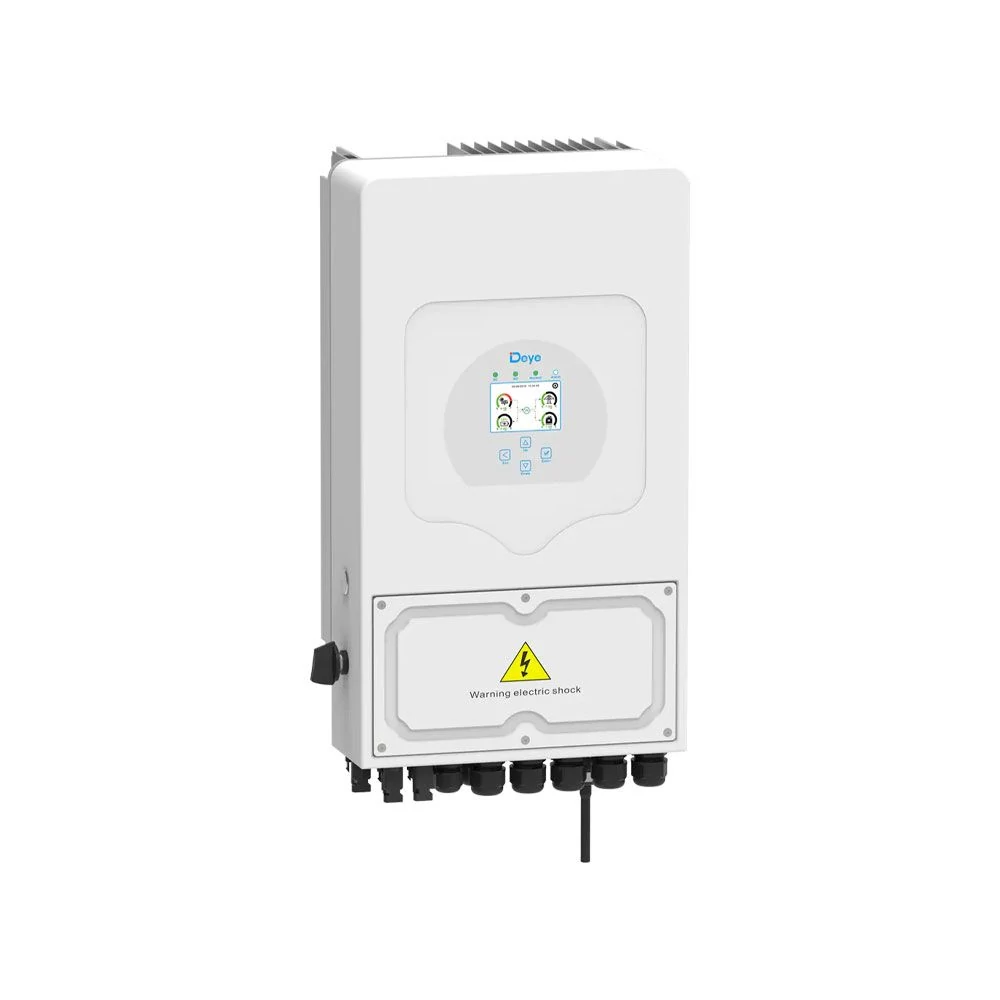

Inverter műszaki adatok:
Bemenet (PV):
Maximális PV bemeneti teljesítmény: 13kW
Szabványos PV bemeneti feszültség: 550V (160~800V)Ű
Indítófeszültség: 160V
Maximális PV bemeneti feszültség: 800V
MPP feszültség tartomány: 200V-650V
Maximális terhelésen feszültség tartomány: 350V-650V
PV bemeneti áramerősség: 26A+13A
Maximális PV ISC: 34A+17A
MPP Tracker száma / String per MPPT: 2/1
Kimenet (AC):
Névleges kimeneti/UPS teljesítmény: 10kW
Maximális kimeneti teljesítmény: 11kW
Névleges kimeneti áramerősség: 15.2A/14.5A
Maximális kimeneti áramerősség: 22.7A/21.7A
Maximális átmenő áramerősség: 40A
Csúcsteljesítmény (Off-Grid): 2x a névleges teljesítménynek, 10 másodpercig
PF: 0.8 leading - 0.8 lagging
Kimeneti frekvencia: 50Hz / 60 Hz
Kimeneti feszültség: 3L/N/PE, 220V / 380V, 230Vac / 400Vac
THDi: <3%
Akkumulátor:
Akkumulátor típusa: Li-ion vagy Ólomsavas
Akkumulátor feszültségtartomány: 40V - 60V
Töltési/Kisülési áramerősség: 210A
Külső hőmérő szenzor: Van
Töltési görbe: 3 állású / Kiegyenlítés
Töltési stratégia Li-Ion akkumulátoroknak: Önalkalmazodás a BMS-hez
Hatékonyság:
Maximális hatékonyság: 97.6%
Euro hatékonyság: 97%
MPPT hatékonyság: 99.9%
Védelmek:
Integrált:
- PV bemeneti villámvédelem
- Anti-Szigetüzem elleni védelem
- PV string bemenet fordított polaritás védelem
- Szigetelési ellenállás észlelése
- Maradékáram-figyelő egység
- Kimeneti túláramvédelem
- Kimenet zárlatos védelem
- Túlfeszültség-védelem
Kimeneti túlfeszültség elleni védelem:
- DC Type II / AC Type III
Tanusítványok és szabványok:
Hálózati szabályozás (GRID):
VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI 0 21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150
EMC biztonsági / szabványos:
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Műszaki infomáció:
Működési hőmérséklet tartomány: -40°C~ +60°C (Teljesíménycsökkenés +45°C fölött)
Hűtés: Smart hűtés
Zajszint: < 30 dB
Kommunikáció: RS-485 / CAN
Felszerelhetőség: Falra

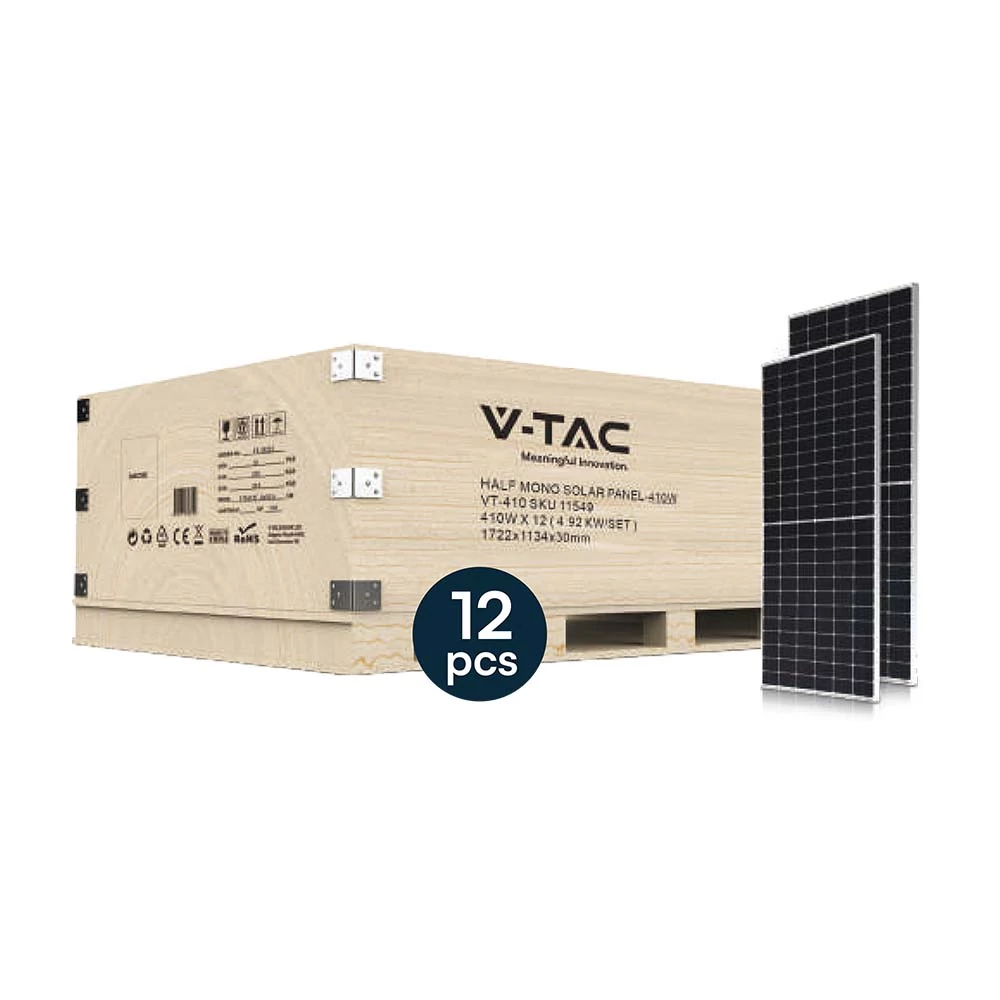

Napelem Műszaki adatok:
Műszaki adatok szabványos vizsgálati feltételek (STC) alapján:
Csúcsteljesítmény (Pmax): 410W
Maximum feszültségteljesítmény (Vmp): 31.46V
Maximum áramteljesítmény (Imp): 13.04A
Nyílt áramköri feszültség (Voc): 37.45±3%
Rövidzárlati áram (Isc): 13.85±3%
Modulhatékonyság (%): 20.97%
Műszaki adatok Névleges üzemi cella hőmérséklet (NOCT) alapján:
Csúcsteljesítmény (Pmax): 304.8W
Maximum feszültségteljesítmény (Vmp): 29.2V
Maximum áramteljesítmény (Imp): 10.44A
Nyílt áramköri feszültség (Voc): 35.03±3%
Rövidzárlati áram (Isc): 11.16±3%
Hő- és maximális értékelés:
Maximális rendszerfeszültség (V): 1500V
Maximális sor biztosíték érték (A): 25A
Teljesítménytolerancia: 0~+3W
Pmax hőmérséklet együttható (W/°C): -0.350%/°C
Voc hőmérséklet együttható (V/°C): -0.285%/°C
Isc hőmérséklet együttható (A/°C): +0.045%/°C
Névleges üzemi cella hőmérséklet (NOCT): +45±2°C
Működési és tárolási hőmérséklet: -40 ~ + 85°C
Mechanikai jellemzők:
Cella típusa: 182x91 Mono félcellás típus
Elrendezkedés: 108 db (12x9) cella
Méret: 1722x1134x30mm
Súly: 21.5Kg
Üvegpanel: 3,2 mm magas erőátvitelű, alacsony vastartalmú edzett üveg
Keret: Eloxált alumínium ötvözet
Elosztódoboz: IP67/IP68 3 diódával
Csatlakozók: 4 mm²-es 100 cm hosszú kimeneti kábelekkel, MC4 csatlakozóval
Szélterhelés: 2400Pa
Hóterhelés: 5400Pa

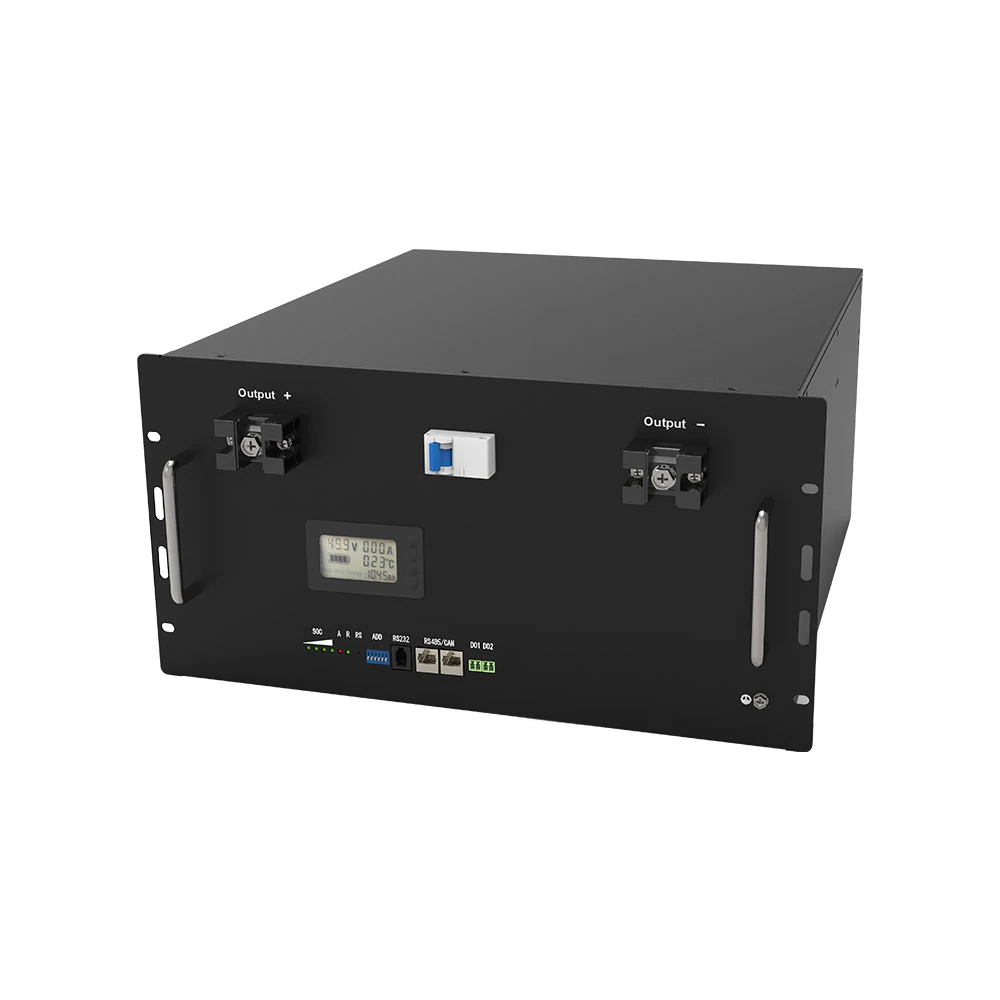

Akkumulátor műszaki adatok:
Akkumulátor típusa: LiFePO4
Tárolási kapacitás: 9.6kWh, 48V
Szabványos kapacitás: 200Ah
Maximum folyamatos töltési áramerősség: 100A
Maximum folyamatos kisülési áramerősség: 100A
Normál töltési feszültség: 54V
Leállítás: 40.5V
Töltési hőmérséklet: 0°C - +60°C
Kisülési hőmérséklet: -20°C - + 60°C
Működési hőmérséklet: -20°C - +60°C
Engedett Páratartalom: ≤95% RH
Ciklus: 6000 ciklus
