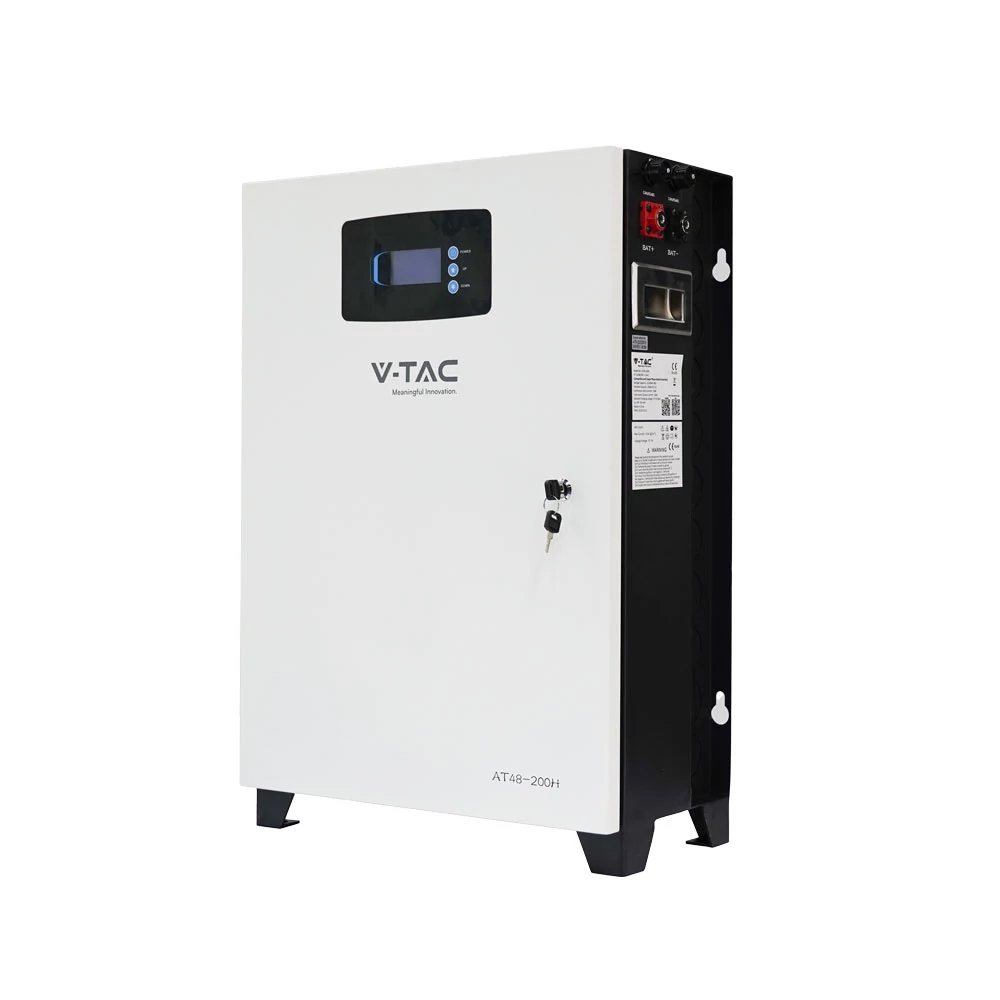

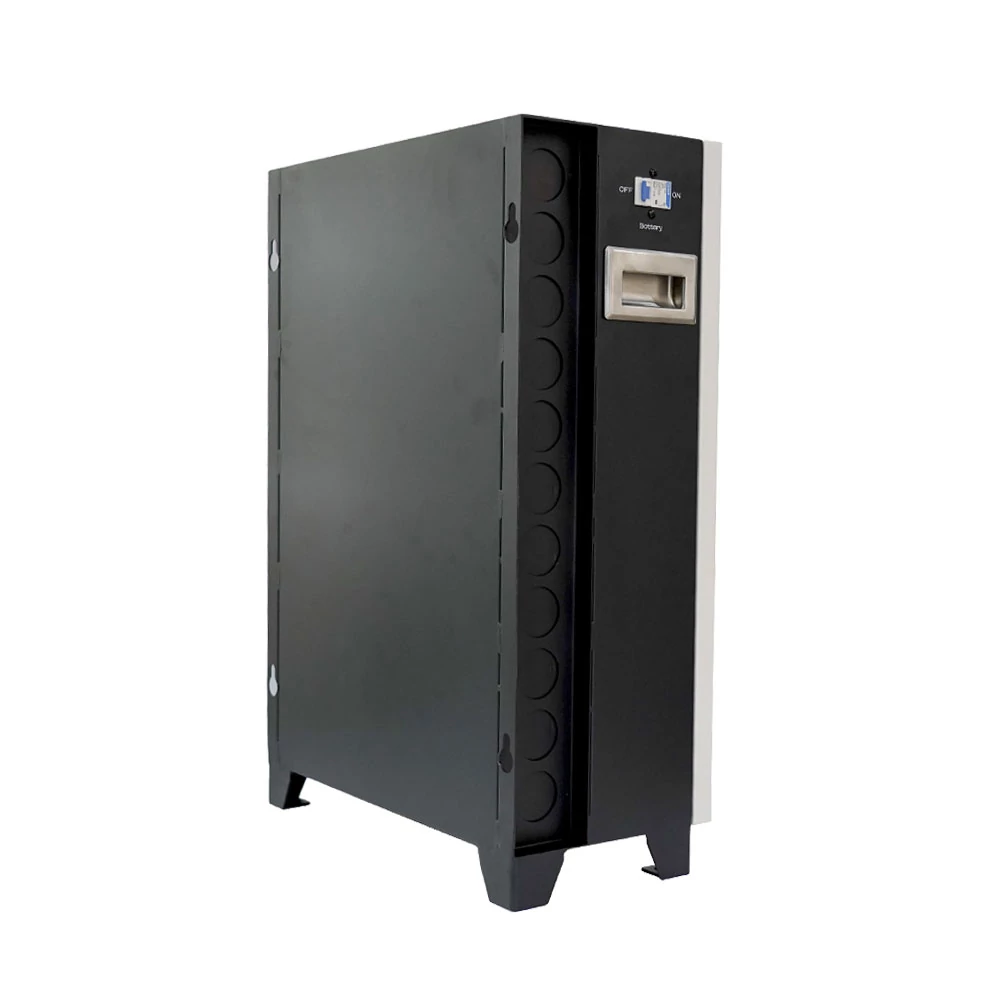

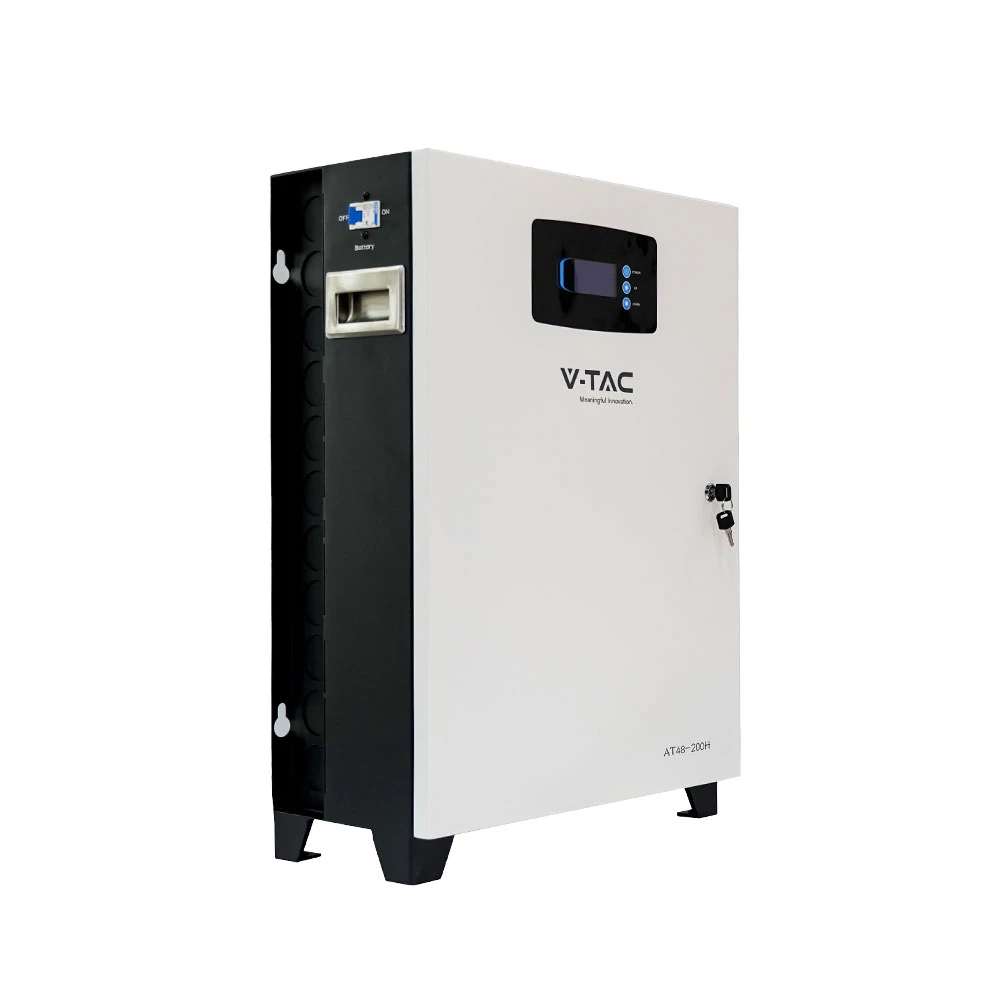

V-TAC szolár 48V 10 kWh napelem inverterekhez való beltéri akkumulátor - SKU 114473
1.142.999 Ft

V-TAC szolár 48V 10 kWh napelem inverterekhez való beltéri akkumulátor - SKU 114473

V-TAC falra szerelhető 10kWh akkumulátor beépített BMS-el

Felhasználói kézikönyv: LINK

Cikkszám: 14999
Gyártó cikkszám: 114473
Gyártó: V-TAC
Átlagos értékelés: Nem értékelt
Vonalkód: 3800157692335
Hűségpontok: i
0

Nagyobb mennyiségben vásárolna?

Kérje ajánlatunkat!

Adatlap

V-TAC napelem rendszerekhez való energiatároló, LiFePO4 (lítium vasfoszfát) akkumulátor

Akkumulátor csatlakozói:

  • RS485/CAN Kommunikációs port Inverter felé
  • RS232 Kommunikációs port
  • 2 db RS485 kommunikációs port további akkumulátorokhoz
  • Akkumulátor Pozitív és negatív oldal (és az áramkimeneti kapcsoló)
  • Száraz kontaktus 1/2/3
  • DIP kapcsolók
  • ESI port (Bluetooth, WiFi, GSM funkciók)

RJ45 kommunikációs port kiosztása (8P8C)

PIN RS485 CAN
1 RS485_B -
2 RS485_A -
3 GND -
4 - CAN-H
5 - CAN-L
6 GND -
7 RS485_A GND
8 RS485_B -

RJ11 kommunikációs port kiosztása (6P6C)

PIN RS232
1 -
2 -
3 TX
4 RX
5 GND
6 -

További információ és használati útmutató a műszaki adatok feletti "Csatolt dokumentumok" fülre kattintva található.

Figyelem! A készüléket kizárólag csak minősített, képesítéssel rendelkező szakember telepítheti és helyezheti üzembe.
A nem szakember által végzett beüzemelés garanciavesztéssel járhat.

Jelzések

Riasztások

No. JEL Leírás No. JEL Leírás
1 DOC Kisülési túláram riasztás 8 MOS OT MOS magas hőmérséklet risztás
2 COC Töltési túláram riasztás 9 EUT Alacsony környezeti hőmérséklet riasztás
3 TUV Teljes túlmerülés riasztás 10 EOT Magas környezeti hőmérséklet riasztás
4 TOV Teljes túltöltés riasztás 11 DUT Kisüléskori alacsony hőmérséklet riasztás
5 UV Cella túlkisülési riasztás 12 CUT Töltéskori alacsony hőmérséklet riasztás
6 OV Cella feszültség riasztás 13 DOT Kisüléskori túl magas hőmérséklet riasztás
7 USOC Alacsony töltöttség riasztás 14 COT Töltéskori túl magas hőmérséklet riasztás

Védelmek

No. JEL Leírás No. JEL Leírás
1 CP Rövidzárlat védelem 12 DUTP Kisülési alacsony hőmérséklet védelem
2 DOCP Kisüléskori túláramvédelem 13 CUTP Töltési alacsony hőmérséklet védelem
3 COCP Töltéskori túláramvédelem 14 DOTP Kisülési túl magas hőmérséklet védelem
4 TUVP Teljes alacsony feszültség védelem 15 COTP Töltési túl magas hőmérséklet védelem
5 TOVP Teljes túlfeszültség védelem 16 PCB PCB védelem
6 UVP Cella túlkisülési védelem 17 Sample Minta védelem
7 OVP Cella túlfeszültség védelem 18 Cells Akkumulátor cellavédelem
8 Fully Teljes védelem 19 NTC NTC védelem
9 EUT Alacsony környezeti hőmérséklet védelem 20 chg MOS MOS töltéskori védelem
10 EOT Magas környezeti hőmérséklet védelem 21 dhg MOS MOS kisülési védelem
11 MOS OT MOS magas hőmérséklet védelem

Akkumulátor információ

No. JEL Leírás No. JEL Leírás
1 Addr. Akkumulátor címzése 5 Env Temp Környezeti hőmérséklet
2 Rem Cap Maradék kapacitás 6 MOS Temp MOS hőmérséklet
3 Tol Cap Teljes kapacitás 7 Cells1 ~ 16 Akkumulátor cella hőmérséketle
4 Temp1 ~ 4 Akkumulátor hőmérséklete
